Maschinensatz Sägmühl 1

Turbine

Fabrikat:  Ossberger
Bauart:     Durchströmungsturbine
Baujahr:   1980
Leistung:   123,7 PS
Drehzahl:   1500 U/min.
Schluckvermögen: 80  l/sek
Gefälle:    135,3 m

Generator

Fabrikat:  Siemens
Bauart:    Asynchron
Baujahr:  2005
Leistung: 90 kW
Drehzahl: 1515  U/ min
Spannung: 400 V
Strom :   152 A
Hydraulikaggregat

Fabrikat: Rexroth ( Bosch Group )
Bauart:
Baujahr:  2004
Max. Druck: 170 Bar
Stickstoffblase:  115 bar
Tankinhalt :  63 l

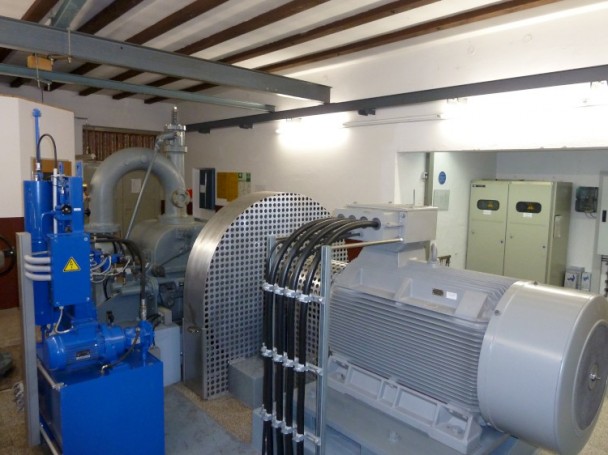

Maschinensatz Sägmühl 2

Turbine

Fabrikat:  Voith
Bauart:    Pelton
Baujahr:  1957
Leistung: 400 PS
Drehzahl: 750 U/min
Schluckvermögen:  260 l/sek
Gefälle:  135,3 m

Generator

Fabrikat: Siemens
Bauart:   Asynchron
Baujahr: 1993
Leistung: 315 kW
Drehzahl: 757 U/min
Spannung: 400 V
Strom:  593 A
Hydraulikaggregat

Fabrikat: Mannesmann Rexroth
Bauart:
Baujahr: 1994
Max. Druck: 280 bar
Stickstoffblase: 54 bar
Tankinhalt: 120 l

Maschinensatz Sägmühl 3

Turbine

Fabrikat: Ossberger
Bauart: Durchströmungsturbine
Baujahr: 1959
Leistung: 24,6 PS
Drehzahl: 780 U/min
Schluckvermögen: 70 l/sek
Gefälle: 35 m
Generator

Fabrikat: AFG
Bauart: Asynchron
Baujahr: 1955
Leistung: 17 kW
Drehzahl: 780 U/min
Spannung: 380 V
Strom: 32 A
